سیستم ذخیره انرژی باتری (BESS): راهنمای کامل

سیستم ذخیره انرژی باتری (BESS): راهنمای کامل طراحی، قطعات، کاربردها و ایمنی

برای یک پیمانکار EPC یا یکپارچه ساز سیستم، BESS یک نیروگاه الکتریکی و کنترل کننده هماهنگ است. برای یک توسعه‌دهنده پروژه، دارایی است که ارزش آن به قوانین ارسال، در دسترس بودن، تخریب و دسترسی به بازار بستگی دارد. برای تیم‌های تدارکات، این یک بسته{2}}تامین‌کننده چندگانه است که ضمانت‌ها، رابط‌ها، شواهد آزمایشی و تعهدات خدمات باید همراستا باشند. این راهنما یک چارچوب فنی مشترک برای هر چهار دیدگاه ارائه می دهد.

برای پروژه‌هایی که نیاز به مقیاس‌پذیری در پشت-- فضای ذخیره‌سازی متر دارند، SINELINK را بررسی کنیدسیستم های ذخیره سازی انرژی تجاری و صنعتیبرای مقایسه دسته های پلت فرم موجود

نکات کلیدی برای تیم های پروژه

1. قبل از انتخاب کیلووات یا کیلووات ساعت، مورد استفاده و مشخصات عملیاتی را تعریف کنید.
2. PCS، BMS، EMS، حفاظت، مدیریت حرارتی و ارتباطات را به عنوان یک سیستم یکپارچه در نظر بگیرید.
3. انرژی قابل استفاده را در شرایط مورد نیاز ارزیابی کنید، نه ظرفیت پلاک را به تنهایی.
4. الزامات شبکه محلی، برق، ساختمان و آتش نشانی را با مرجع مربوطه دارای صلاحیت (AHJ) تأیید کنید.
5. شواهد ایمنی، مالکیت رابط، ضمانت‌ها و آزمون‌های پذیرش را در اسناد تدارکات به صراحت اعلام کنید.

در این صفحه

• سیستم ذخیره انرژی باتری (BESS) چیست؟
• سیستم ذخیره انرژی باتری چگونه کار می کند؟
• اجزای اصلی BESS: باتری، BMS، PCS، EMS و تعادل سیستم
• طراحی و اندازه BESS: از مورد استفاده تا عملکرد تضمین شده
• کاربردهای سیستم ذخیره انرژی باتری برای پروژه های تجاری، صنعتی و شبکه
• ایمنی BESS: استانداردها، فرار حرارتی و کنترل ریسک پروژه
• معماری های کابینت، کانتینری و ولتاژ متوسط-BESS
• چک لیست تدارکات BESS برای EPC ها، توسعه دهندگان و ادغام کنندگان
• چرخه عمر پروژه BESS: مهندسی، آزمایش، راه اندازی و O&M
• اشتباهات رایج طراحی و تدارکات BESS
• سوالات متداول در مورد سیستم های ذخیره انرژی باتری
• نتیجه گیری

سیستم ذخیره انرژی باتری (BESS) چیست؟

سیستم ذخیره انرژی باتری مجموعه ای است که انرژی الکتریکی را دریافت می کند، آن را به صورت الکتروشیمیایی تبدیل و ذخیره می کند و بعداً انرژی الکتریکی را برای بار یا شبکه تامین می کند. پروژه‌های ثابت BESS از سیستم‌های فشرده در پشت--متر تا تأسیسات کابینت، کانتینر و برق{3}} که با ولتاژ پایین یا متوسط ​​متصل می‌شوند، متغیر است.

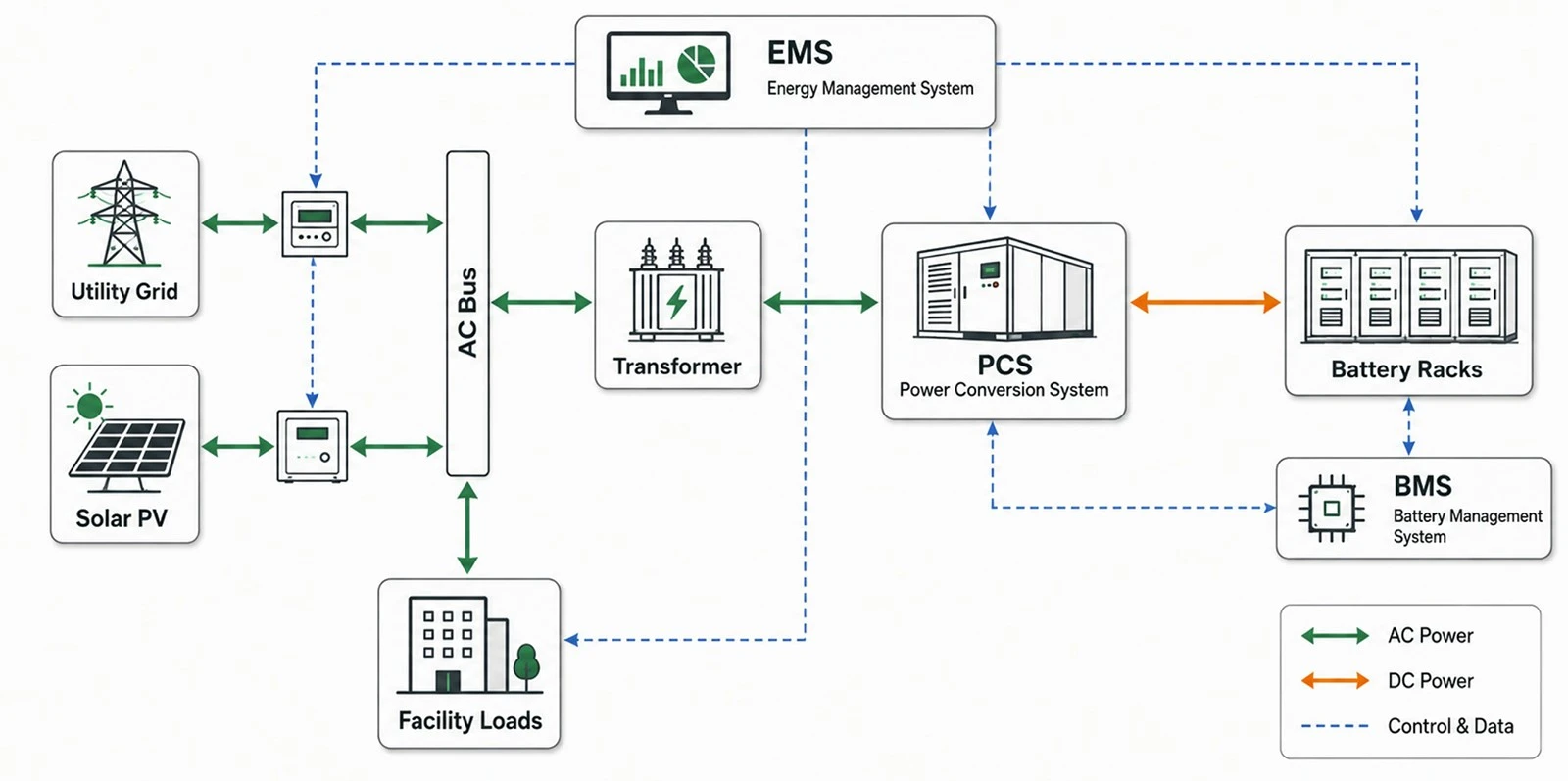

نمای کلی سیستم BESS از شبکه تا باتری و بار

سیستم ذخیره انرژی باتری مجموعه ای است که انرژی الکتریکی را دریافت می کند، آن را به صورت الکتروشیمیایی تبدیل و ذخیره می کند و بعداً انرژی الکتریکی را برای بار یا شبکه تامین می کند. پروژه‌های ثابت BESS از سیستم‌های فشرده در پشت--متر تا تأسیسات کابینت، کانتینر و برق{3}} که با ولتاژ پایین یا متوسط ​​متصل می‌شوند، متغیر است.

باتری فقط یک زیر سیستم است. کارخانه تحویلی همچنین به تبدیل دو طرفه، کنترل، حفاظت، برق کمکی، ارتباطات و نصب فیزیکی ایمن نیاز دارد. این تمایز در هنگام مناقصه اهمیت دارد: قیمت قفسه باتری را نمی توان مستقیماً با قیمت کامل و سفارشی BESS مقایسه کرد.

BESS، ESS و بانک باتری: تفاوت چیست؟

پیکربندی‌های جفت شده AC و DC-

AC-کوپل شده در مقابل DC-کوپل شده

در یک سیستم کوپل شده AC، باتری PCS خود را دارد و در سمت AC متصل می‌شود. این می تواند کار مقاوم سازی را ساده کند و امکان عملکرد مستقل PV و ذخیره سازی را فراهم کند. در یک سیستم ذخیره‌سازی-خورشیدی جفت شده-به علاوه-DC، PV و باتری‌ها قبل از تبدیل به AC یک معماری جانبی DC- دارند. این ممکن است مراحل تبدیل انرژی خورشیدی ذخیره شده را کاهش دهد، اما نیاز به ولتاژ{8}}پنجره، حفاظت و هماهنگی کنترل دقیق دارد.

سیستم ذخیره انرژی باتری چگونه کار می کند؟

در طول شارژ، PCS برق AC را از شبکه یا تولید در محل به برق DC مناسب برای باتری تبدیل می کند. BMS بر شرایط سلول و ماژول نظارت می کند و محدودیت های عملیاتی را اعلام می کند. EMS بر اساس موارد استفاده، تعرفه ها، پیش بینی ها، بارگذاری سایت، دستورات شبکه و الزامات ذخیره تصمیم می گیرد که چه زمانی و چه مقدار شارژ یا تخلیه شود. در هنگام تخلیه، PCS برق DC باتری را به برق AC کنترل شده تبدیل می کند.

1. اندازه گیری: متر و سنسورها بار، تولید، ولتاژ، فرکانس، دما و وضعیت سیستم را می گیرند.
2. تصمیم بگیرید: EMS هدف اعزام و محدودیت های عملیاتی را اعمال می کند.
3. مجوز: BMS محدودیت شارژ و تخلیه ایمن را محاسبه می کند. منطق حفاظت مجوزها را بررسی می کند.
4. تبدیل: PCS جریان برق دو طرفه و همگام سازی شبکه را کنترل می کند.
5. بررسی: نظارت بر عملکرد، آلارم ها، وضعیت شارژ و داده های رویداد برای عملیات و شواهد گارانتی.

قدرت، انرژی و مدت زمان

توان (کیلووات یا مگاوات) نرخی است که سیستم با آن شارژ یا دشارژ می کند. انرژی (کیلووات ساعت یا مگاوات ساعت) مقدار ذخیره یا تحویل شده است. مدت زمان معمولاً به صورت انرژی تقسیم بر توان تخلیه نامی بیان می شود. یک سیستم 1 مگاوات / 2 مگاوات ساعت اسماً یک سیستم دو ساعته با توان نامی است، قبل از اعمال-وضعیت{7}قابل استفاده-محدودیت شارژ، تلفات تبدیل، اثرات دما، مصرف کمکی و امتیازات تخریب.

اجزای اصلی BESS: باتری، BMS، PCS، EMS و تعادل سیستم

برای مهندسی هادی DC و AC، ازراهنمای انتخاب کابل BESSبرای بررسی ولتاژ، ampacity، افت ولتاژ، مقاومت در برابر خطا و سازگاری خاتمه.

برای توضیح مؤلفه اختصاصی-توسط- مؤلفه، بخوانیداجزای BESS توضیح داده شده استپوشش سخت افزار باتری، BMS، PCS، EMS، سیستم های حرارتی و تعادل سیستم.

برای ادغام ولتاژ بالا{0}C&I جریان اصلی، این را بررسی کنیدسیستم باتری 1000 ولت ولتاژ بالاپلت فرم و پنجره عملیاتی آن را در برابر PCS انتخاب شده تأیید کنید.

برای معماری‌های کلاس 1500- بزرگ‌تر، اینها را مقایسه کنیدپلت فرم باتری با ولتاژ بالا 1331 ولتبا الزامات ولتاژ، جریان و حفاظت پروژه.

انتخاب شیمی باتری

انتخاب شیمی باید رفتار ایمنی، چگالی انرژی، قابلیت توان، محدوده دما، چرخه و پیری تقویم، زنجیره تامین، تجربه خدمات، الزامات حمل و نقل و برنامه‌های پایان عمر-و{1}}را در نظر بگیرد. لیتیوم فسفات آهن (LFP) به طور گسترده در ذخیره سازی ثابت استفاده می شود، اما نام شیمی به تنهایی ایمنی یا عمر سیستم را ایجاد نمی کند. کیفیت سلول، طراحی مکانیکی، مدیریت حرارتی، محدودیت‌های BMS، کنترل‌های ساخت و شرایط نصب همچنان مهم هستند.

اسناد تدارکات باید شواهدی را در سطوح سلول، ماژول، رک و سیستم درخواست کنند. از تبدیل گزارش آزمایش یا گواهی به ادعای کلی مبنی بر مطابقت هر پیکربندی پروژه خودداری کنید. پیکربندی نصب شده، حوزه قضایی و موضوع نسخه قابل اجرا.

طراحی و اندازه BESS: از مورد استفاده تا عملکرد تضمین شده

برای گردش کار کامل محاسبه، ازراهنمای اندازه گیری BESSبرای تبدیل داده های بازه ای، توان، مدت زمان، تلفات و تخریب به کیلووات و کیلووات ساعت تضمینی.

مرحله 1: مورد استفاده و پاکت عملیاتی را تعریف کنید

یک طرح بانکی با یک فلسفه عملیاتی مکتوب آغاز می شود. بیان کنید که آیا سیستم اوج تراشیدن، زمان{1}}تغییر استفاده، مصرف-خود خورشیدی، پشتیبان گیری، پشتیبانی ریزشبکه، جذب محدود، سرویس ظرفیت یا خدمات جانبی را انجام می دهد یا خیر. اگر درآمدها انباشته است، اولویت و تضاد را تعریف کنید. به عنوان مثال، ذخیره پشتیبان انرژی موجود برای آربیتراژ روزانه را کاهش می دهد.

• بار سایت و داده های تولید در یک بازه زمانی مناسب، ترجیحاً یک سال نماینده را پوشش می دهد.
• تعرفه،{0}}قوانین هزینه تقاضا، محدودیت‌های صادرات و الزامات ارسال به بازار.
• توان بار بحرانی-، جریان های راه اندازی و مدت زمان مورد نیاز پشتیبان.
• ولتاژ اتصال به شبکه،-سطح اتصال کوتاه، حفاظت برق و برق{1}}نیازهای کیفیت.
• دمای محیط، ارتفاع، رطوبت، گرد و غبار، خوردگی، سیل، محدودیت های لرزه ای و صوتی.
• عمر عملیاتی مورد نیاز، در دسترس بودن، توان عملیاتی گارانتی و ظرفیت پایان عمر--.

مرحله 2: محاسبه توان و انرژی قابل استفاده

برای پیک تراشیدن، قدرت تحت تأثیر تفاوت بین پیک کنترل نشده تسهیلات و حد واردات هدف قرار می‌گیرد. انرژی منطقه بین منحنی بار و هدف در طول دوره کنترل شده است. برای پشتیبان گیری، توان باید از بارهای بحرانی همزمان و تقاضاهای گذرا پشتیبانی کند. انرژی باید استقلال مورد نیاز را پوشش دهد، تحول بار و استراتژی راه اندازی مجدد را در نظر بگیرد.

مرحله 3: تلفات مدل، تخریب و در دسترس بودن

راندمان رفت و برگشت{0}} یک عدد جهانی واحد نیست. این بستگی به سطح توان، ولتاژ، دما، وسایل کمکی، مرز اندازه گیری و اینکه آیا تلفات ترانسفورماتور در آن لحاظ شده است یا خیر. منحنی کارایی را بخواهید و مرز اندازه گیری تضمین شده را مشخص کنید. با استفاده از پنجره SOC در نظر گرفته شده، عمق دبی، دما و توان خروجی، پیری و دوچرخه‌سواری تقویم را به طور جداگانه مدل کنید. برای پروژه‌های طولانی-، بزرگ‌سازی را با افزایش برنامه‌ریزی‌شده مقایسه کنید.

مفروضات در دسترس بودن باید تعمیر و نگهداری برنامه ریزی شده، قطعی های اجباری، قطعی شبکه و محدودسازی خارجی را متمایز کند. تعیین کنید که آیا یک شرط توان جزئی در دسترس است یا نه. این تعاریف نه تنها در مدل مالی بلکه در ضمانت عملکرد تعلق دارند.

مرحله 4: یکپارچگی الکتریکی و کنترل را تأیید کنید

پنجره ولتاژ باتری را در برابر محدوده عملکرد PCS DC در سراسر SOC و دما بررسی کنید. حداکثر جریان، درجه بندی کابل و شینه، حفاظت DC، روش اتصال زمین و نظارت بر عایق را بررسی کنید. در سمت AC، مطالعات فلاش جریان بار کامل،-مدار کوتاه، هماهنگی حفاظت، هارمونیک، زمین و قوس-در صورت امکان. ماتریس مسئولیت EMS، PCS و BMS باید هر فرمان، محدودیت، هشدار، مجاز و حالت بازگشتی را شناسایی کند.

پروژه هایی که به تعامل فعال با ابزار نیاز دارند می توانند SINELINK را بررسی کنندشبکه-حافظه باتری متصل استراه حل به عنوان نقطه شروع برای بحث فنی.

برای اتصالات صنعتی در مقیاس{0}مگاوات، الفESS صنعتی ولتاژ متوسط-ممکن است کابل‌های ولتاژ پایین{0} طولانی را کاهش دهد، مشروط به مطالعات کاربردی و حفاظتی.

کاربردهای سیستم ذخیره انرژی باتری برای پروژه های تجاری، صنعتی و شبکه

برای یک چارچوب برنامه متمرکز{0}}، به ادامه مطلب برویدراهنمای عملی C&I BESS.

پیک اصلاح و مدیریت تقاضا

کنترل دقیق و روش محاسبه در زیر پوشش داده شده استراهنمای اصلاح قله BESS.

زمانی که تقاضای تسهیلات به آستانه انقباضی یا اقتصادی نزدیک می‌شود، یک BESS پشت{1} متر می‌تواند تخلیه شود. کنترل‌کننده باید پیک‌ها را پیش‌بینی کند، SOC کافی را حفظ کند و از ایجاد پیک برگشتی بعدی در حین شارژ مجدد اجتناب کند. امکان سنجی به ساختار تعرفه و عرض، فرکانس و قابل پیش بینی پیک های بار بستگی دارد.

برای درخواست{0}}برنامه‌های کنترل شارژ، این را بررسی کنیدسیستم باتری پیک اصلاحو پیکربندی را در برابر نمایه بار تسهیلات تأیید کنید.

زمان-تغییر-استفاده و آربیتراژ انرژی

سیستم در دوره‌های هزینه کمتر- و در دوره‌های هزینه{1}}تر تخلیه می‌شود. ارزش خالص به اسپرد قیمت پس از زیان تبدیل، انرژی کمکی، هزینه تخریب، اثرات تقاضا و محدودیت‌های صادرات بستگی دارد. مدل‌های مالی باید از محدودیت‌های ارسال واقعی و شرایط ضمانت استفاده کنند نه از مفروضات آینده‌نگاری کامل.

خود مصرفی{0}}خورشیدی، بریده شدن و جذب محدود

کوپلینگ و کنترل های یکپارچه در توضیح داده شده استراهنمای ذخیره سازی-به علاوه{1}}خورشیدی.

ذخیره‌سازی می‌تواند مازاد تولید خورشیدی را به دوره‌های تقاضای بعدی منتقل کند، صادرات را کمتر از حد اتصال داخلی حفظ کند یا انرژی را جذب کند که در غیر این صورت محدود می‌شد. این طرح باید تولید فصلی PV، بار تاسیسات، قوانین صادرات، کوپلینگ DC/AC، فرصت شارژ و ارزش رقابتی ظرفیت ذخیره را مدل کند.

برق پشتیبان و ریزشبکه ها

طراحی پشتیبان به بیش از کیلووات ساعت کافی نیاز دارد. سیستم باید یک مرجع ولتاژ و فرکانس ایجاد کند یا از آن پیروی کند، به طور ایمن از برق جدا شود، بارهای بزرگ را راه اندازی یا پشتیبانی کند و با ژنراتورها و منابع تجدیدپذیر هماهنگ شود. قابلیت شروع سیاه-، ترتیب انتقال، کاهش بار و منطق راه اندازی مجدد را از طریق تست های عملکردی تأیید کنید.

خدمات شبکه و پشتیبانی شبکه

بسته به قوانین بازار و تایید اتصال، BESS می تواند پاسخ فرکانسی، توان راکتیو، کنترل سطح شیب دار، ظرفیت یا کاهش تراکم را ارائه دهد. قرارداد تجاری باید دقت پاسخ، تله متری، در دسترس بودن، وضعیت{1}}مدیریت هزینه-و مجازات های عملکرد را با کنترل های فنی هماهنگ کند.

ایمنی BESS: استانداردها، فرار حرارتی و کنترل ریسک پروژه

برای بررسی خطرات و استانداردها، ازراهنمای ایمنی BESSe.

دسته های خطر اولیه

• برق: شوک، فلاش قوس الکتریکی، اتصال کوتاه، خرابی عایق، خطاهای زمین و انرژی DC ذخیره شده.
• حرارت و آتش: گرمای بیش از حد، خرابی سلول داخلی، فرار حرارتی و انتشار.
• گاز و انفجار: گازهای دریچه قابل اشتعال یا سمی، تجمع و احتراق.
• مکانیکی و محیطی: ضربه، بارهای لرزه ای، سیل، ورود آب، خوردگی و دمای شدید.
• کنترل و سایبر: دستورات ناامن، از دست دادن ارتباطات، خرابی سنسور و دسترسی غیرمجاز از راه دور.
• چرخه عمر: آسیب حمل و نقل، خطای نصب، تعمیر و نگهداری، تجهیزات آسیب دیده، انرژی گیر افتاده و از کار افتادن.

استانداردها و کدها: نحوه استفاده صحیح از آنها

توجه منبع: نسخه اتخاذ شده، انحرافات ملی و الزامات خاص پروژه را در زمان طراحی تأیید کنید. AHJ، شرکت برق، بیمه‌گر و خدمات آتش نشانی ممکن است به اسنادی فراتر از گواهی تجهیزات نیاز داشته باشند.

فرار حرارتی: پیشگیری، تشخیص و کاهش

فرار حرارتی یک فرآیند شکست خود{0}}تسریع کننده حرارت-است. تیم های پروژه باید ابتدا بر جلوگیری از شرایط غیرعادی و محدود کردن انتشار، سپس بر روی تشخیص، تهویه، جداسازی، واکنش اضطراری و کاهش پیامد تمرکز کنند. استراتژی صحیح به شیمی، محفظه، ظرفیت انرژی، آرایش سایت و حوزه قضایی بستگی دارد.

• پیشگیری: سلول های واجد شرایط، کنترل های تولید، محدودیت های الکتریکی محافظه کارانه، یکنواختی حرارتی و جداسازی خطا.
• تشخیص زودهنگام: تجزیه و تحلیل ولتاژ و دما سلول، تشخیص دود/گرما و در صورت موجه بودن، تشخیص گاز خاموش-.
• کنترل انتشار: موانع ماژول و قفسه، فاصله، طراحی محفظه و شواهد از آزمایش نماینده.
• مدیریت پیامدها: کنترل‌های تهویه یا آتش‌زدایی در صورت لزوم، ملاحظات زهکشی/محدودیت، دسترسی و روش‌های اضطراری.
• بازیابی: جداسازی، نظارت بر احتراق مجدد،-دستکاری تجهیزات آسیب دیده و یک بازگشت مستند-به-فرایند خدمات.

برنامه ریزی سایت و واکنش اضطراری

چیدمان باید دسترسی به تجهیزات، خروجی، فاصله کاری، دسترسی آتش نشانی و جداسازی مورد نیاز را حفظ کند. ساختمان های مجاور، خطوط املاک، مناطق اشغال شده، ورودی های هوا، سطح سیل و تاثیر خودرو را ارزیابی کنید. قبل از انرژی دهی، طرح های سایت، نقاط جداسازی، خطرات، اطلاعات تماس و روش های پاسخگویی را به پاسخ دهندگان مربوطه ارائه دهید. طرح اضطراری باید به خاموشی، تجهیزات آسیب دیده، انرژی معلق و احتراق احتمالی بپردازد.

معماری های کابینت، کانتینری و ولتاژ متوسط-BESS

سایت هایی با دمای محیط بالا یا بسته بندی متراکم مورد نیاز می توانند الف را ارزیابی کنندکابینت باتری صنعتی خنک-مایعضمن تایید افزونگی سرمایش و نیازهای خدمات.

برای کاربردهای خانگی کوچکتر، به SINELINK مراجعه کنیدراه حل های انرژی مسکونیبه جای استفاده مستقیم از معماری C&I.

چک لیست تدارکات BESS برای EPC ها، توسعه دهندگان و ادغام کنندگان

یک مناقصه BESS قابل مقایسه، مرز سیستم، مشخصات عملیاتی، قدرت تضمین شده و انرژی قابل استفاده، مبنای تخریب، تعریف در دسترس بودن، مرز اندازه‌گیری بازده، شواهد ایمنی و آزمایش، مسئولیت‌های رابط، تست‌های پذیرش، اقدامات ضمانت‌نامه، قطعات یدکی، پاسخ خدمات و تعهدات پایان عمر را تعریف می‌کند.

حداقل درخواست-برای-بسته پیشنهادی

• داده‌های سایت و برنامه: نمودار تک خطی، نمایه بار/PV، داده‌های شبکه، محیط و محدودیت‌های مدنی.
• مشخصات عملکردی: موارد استفاده، حالت‌های عملیاتی، منطق اولویت، رزرو، زمان پاسخ و الزامات کنترل از راه دور.
• برنامه عملکرد تضمین شده-: توان، انرژی قابل استفاده، راندمان، بار کمکی، در دسترس بودن، تخریب و نویز در شرایط تعریف شده.
• ماتریس انطباق: استانداردهای قابل اجرا، کدها، گواهی‌ها، گزارش‌های آزمایش و انحرافات{0} ویژه پروژه.
• ماتریس محدوده: باتری ها، PCS، ترانسفورماتور، تابلو برق، EMS/SCADA، کابل کشی، کارهای عمرانی، نصب، راه اندازی و تست های ابزار.
• خدمات چرخه حیات: آموزش، قطعات یدکی، پشتیبانی نرم افزار، به روز رسانی امنیت سایبری، تعمیر و نگهداری پیشگیرانه، زمان پاسخ و افزایش.

مدارکی که باید قبل از جایزه درخواست کنید

سوالاتی که ریسک تجاری پنهان را آشکار می کند

1. در چه مرز اندازه گیری و شرایط عملیاتی توان، انرژی و بهره وری تضمین شده است؟
2. چه مشخصات عملیاتی، دما و مفروضات توان عملیاتی از ضمانت تخریب پشتیبانی می کند؟
3. کدام مؤلفه ها و نسخه های نرم افزار در گواهینامه یا گزارش آزمایش گنجانده شده است؟
4. چه کسی مالک یکپارچگی بین BMS، PCS، EMS، کنترل‌کننده کارخانه و ابزار SCADA است؟
5. قطعی‌های جزئی، مصرف کمکی و تعمیر و نگهداری برنامه‌ریزی‌شده چگونه در دسترس هستند؟
6. اگر سلول، ماژول، اینورتر یا کنترلر جایگزین مورد نیاز قطع شود، چه اتفاقی می‌افتد؟
7. کدام کنترل‌های امنیت سایبری، روش‌های دسترسی از راه دور-، حقوق داده‌ها و تعهدات به‌روزرسانی اعمال می‌شوند؟
8. چه آزمایش های میدانی هر حالت عملیاتی و قفل ایمنی را قبل از پذیرش نشان می دهد؟

چرخه عمر پروژه BESS: مهندسی، آزمایش، راه اندازی و O&M

1. امکان سنجی: اعتبار مورد استفاده، کیفیت داده، محدودیت های سایت، مسیر اتصال و ارزش تجاری را تأیید کنید.
2. طراحی مفهومی: انتخاب کوپلینگ و معماری، ایجاد kW/kWh، تعریف مرز سیستم و توسعه مفهوم ایمنی.
3. مهندسی تفصیلی: طراحی کامل برق، عمران، سازه، حرارتی، آتش نشانی، کنترل، حفاظت و ارتباطات.
4. تست کارخانه: پیکربندی تجهیزات، ارتباطات، حفاظت، آلارم ها و حالت های عملکرد نماینده را تأیید کنید.
5. نصب محل: شرایط حمل و نقل، کارهای عمرانی، کابل کشی، زمین، برچسب گذاری، ترخیص کالا و آب بندی محیطی را بررسی کنید.
6. راه اندازی و پذیرش: انرژی در مراحل کنترل شده، رابط ها و حالت های آزمایشی، ثبت ظرفیت/عملکرد پایه و اپراتورهای قطار.
7. عملیات و تعمیر و نگهداری: نظارت بر روندها، مدیریت سیستم عامل و امنیت سایبری، تست سیستم های ایمنی، نگهداری تجهیزات کمکی و حفظ شواهد گارانتی.
8. افزایش و پایان عمر: برنامه ریزی برای افزایش ظرفیت، استفاده مجدد/بازیافت، جداسازی، حمل و نقل و از کار انداختن قبل از بازنشستگی دارایی.

اشتباهات رایج طراحی و تدارکات BESS

• اندازه‌گیری از یک پیک ماهانه به جای داده‌های بار فاصله‌ای و شبیه‌سازی عملیاتی.
• مقایسه پلاک نام کیلووات ساعت بدون تراز کردن شرایط انرژی قابل استفاده-و فرضیات تخریب.
• استفاده از یک عدد بازده دور-سفر- بدون تعیین مرز اندازه گیری و بارهای کمکی.
• با فرض داشتن گواهی کامپوننت، ثابت می کند که سیستم و سایت نصب شده با تمام الزامات مطابقت دارد.
• عدم تعریف رفتار BMS–PCS–EMS و{0}}وضعیت شکست.
• در نظر گرفتن اطفاء حریق به عنوان کل استراتژی{0}}گریز حرارتی.
• نادیده گرفتن زمان شارژ مجدد، تداخل رزرو و اوج بازگشت در موارد استفاده انباشته-.
• پذیرش مطالعات موردی بازاریابی، ادعاهای عملکرد یا تعهدات خدمات بدون شواهد قابل ردیابی.

سوالات متداول در مورد سیستم های ذخیره انرژی باتری

س: هدف اصلی BESS چیست؟

BESS انرژی الکتریکی را در زمان جابجا می کند و جریان برق را کنترل می کند. بسته به طراحی، می‌تواند پیک‌های تقاضا را کاهش دهد، مصرف انرژی خورشیدی{1}}را افزایش دهد، نیروی پشتیبان ارائه کند، محدودیت‌های صادرات را مدیریت کند یا از خدمات شبکه پشتیبانی کند.

س: اجزای اصلی یک BESS چیست؟

یک BESS کامل معمولاً شامل سلول‌ها/ماژول‌ها/رک‌های باتری، BMS، PCS، EMS یا کنترل‌کننده نیروگاه، مدیریت حرارتی، حفاظت الکتریکی، سیستم‌های ایمنی آتش و گاز، اندازه‌گیری، ارتباطات و تعادل تجهیزات سیستم مانند ترانسفورماتور و تابلو برق است.

س: سیستم ذخیره انرژی باتری را چگونه اندازه می کنید؟

مورد استفاده را تعریف کنید، بارگذاری و تولید سری زمانی{0}}را تحلیل کنید، توان مورد نیاز و انرژی قابل استفاده را محاسبه کنید، سپس محدودیت‌های SOC، تلفات تبدیل، تجهیزات کمکی، دما، تخریب، در دسترس بودن و محدودیت‌های شارژ را مدل‌سازی کنید. نتیجه را با شبیه سازی اعزام و ضمانت عملکرد تأیید کنید.

س: تفاوت بین kW و kWh در طراحی BESS چیست؟

کیلووات توان شارژ یا دشارژ را اندازه گیری می کند. کیلووات ساعت انرژی ذخیره شده یا تحویل شده را اندازه گیری می کند. تقسیم کیلووات ساعت قابل استفاده بر کیلووات مدت زمان اسمی را بر حسب ساعت در آن توان نشان می دهد.

س: راندمان رفت و برگشت-BESS چیست؟

راندمان رفت و برگشت انرژی تحویلی تقسیم بر انرژی مصرف شده برای شارژ در یک سیکل مشخص و مرز اندازه گیری است. مقدار با قدرت، دما، وسایل کمکی و اینکه PCS و تلفات ترانسفورماتور شامل می شود تغییر می کند.

س: BMS چه کار می کند؟

BMS شرایط سلول و ماژول را کنترل می کند، وضعیت شارژ و سلامت را تخمین می زند، سلول ها را متعادل می کند، محدودیت های شارژ/تخلیه مجاز را محاسبه می کند، خطاها را ثبت می کند و اقدامات حفاظتی را آغاز می کند.

س: تفاوت بین PCS و EMS چیست؟

PCS توان را بین AC و DC تبدیل می کند و خروجی الکتریکی را کنترل می کند. EMS تصمیم می گیرد که چه زمانی و چگونه سیستم باید بر اساس اهداف سایت، بازار و شبکه کار کند، در حالی که محدودیت های تجهیزات را رعایت می کند.

س: آیا شیمی باتری LFP ذاتاً ایمن است؟

LFP دارای ویژگی هایی است که می تواند برای ذخیره سازی ثابت مفید باشد، اما شیمی به تنهایی نصب را ایمن نمی کند. کیفیت سلول، محدودیت های BMS، طراحی حرارتی، حفاظت الکتریکی، رفتار انتشار، نصب و برنامه ریزی اضطراری همه مهم هستند.

س: UL 9540 و UL 9540A به چه معناست؟

UL 9540 به ایمنی سیستم‌ها و تجهیزات ذخیره‌سازی انرژی می‌پردازد. UL 9540A یک روش آزمایشی است که برای ارزیابی رفتار انتشار حریق گرمایی-گریز استفاده می‌شود. محدوده آزمون، پیکربندی، کد قابل اجرا و پذیرش AHJ باید برای هر پروژه بررسی شود.

س: BESS چقدر طول می کشد؟

عمر سرویس به شیمی، دما، SOC، عمق تخلیه، توان عملیاتی، زمان تقویم، نگهداری و افزایش بستگی دارد. به جای تکیه بر یک شماره عمر یک چرخه، یک مسیر ظرفیت تضمینی را در چرخه کاری مورد نظر ارزیابی کنید.

س: آیا BESS می تواند نیروی پشتیبان را ارائه دهد؟

بله، اگر PCS و کنترل‌ها از رفتار جزیره‌ای یا شبکه‌ای{0}}شکل‌دهی، طرح انتقال، توان بار بحرانی-، جریان‌های راه‌اندازی، مدت زمان، اتصال به زمین و حفاظت پشتیبانی می‌کنند. هر شبکه گرید-BESS برای عملیات پشتیبان طراحی نشده است.

س: چه اطلاعاتی باید در BESS RFQ گنجانده شود؟

شامل داده‌های بار/تولید بازه‌ای، موارد استفاده، شرایط شبکه و سایت، کیلووات/کیلووات ساعت مورد نیاز، حالت‌های عملیاتی، استانداردها، مرز سیستم، ضمانت‌های عملکرد، شواهد ایمنی، ماتریس رابط، FAT/SAT، گارانتی و الزامات خدمات.

برای ادامه ارزیابی محصول،ذخیره انرژی و مجموعه محصولات خورشیدی SINELINK را مشاهده کنیدو درخواست اسناد فنی کنترل شده برای تجهیزات انتخاب شده در فهرست نهایی.

نتیجه گیری

یک سیستم ذخیره انرژی باتری موفق به تنهایی از یک عدد کیلووات ساعت انتخاب نمی شود. این برنامه حول یک مورد استفاده، چرخه وظیفه، رابط الکتریکی، فلسفه کنترل، مورد ایمنی، طرح چرخه عمر و تعهدات تجاری قابل اندازه گیری مهندسی شده است. EPCها، یکپارچه‌سازها، توسعه‌دهندگان و تیم‌های تدارکات می‌توانند با تعریف زودهنگام این الزامات و ارزیابی هر تأمین‌کننده بر اساس چارچوب مبتنی بر شواهد، ریسک پروژه را کاهش دهند.
