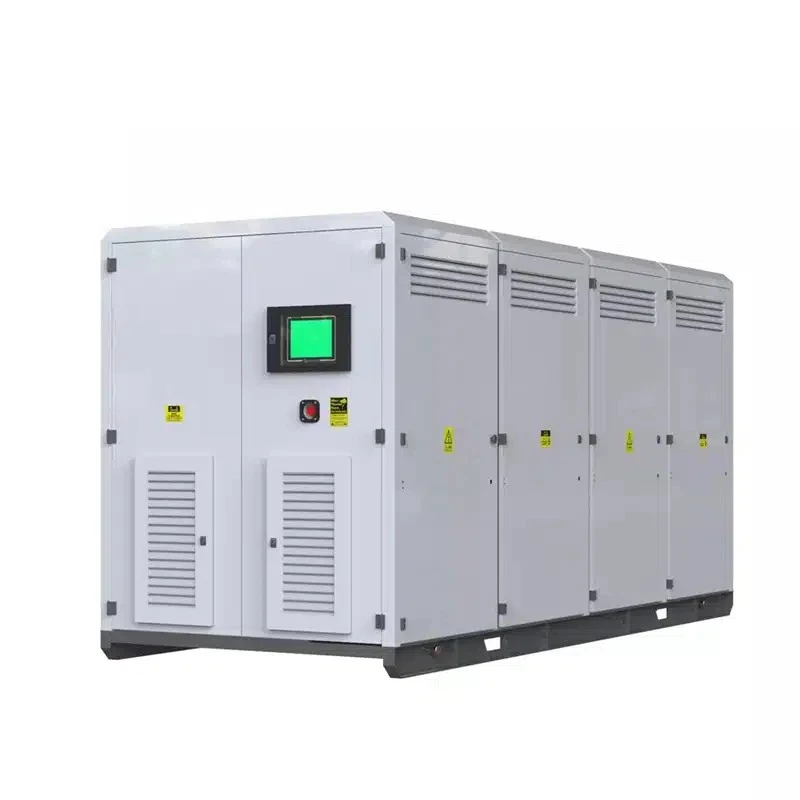

بررسی اجمالی محصول

ذخیره باتری خورشیدی خاموش شبکه برق قابل اعتماد و مستقلی را در جایی که شبکه برق به آن دسترسی ندارد یا جایی که نمی توان به آن اعتماد کرد ارائه می دهد. این یک سیستم گرید-مرتبط با حالت پشتیبان پیچ شده نیست. این نیروگاه از ابتدا به عنوان یک نیروگاه مستقل طراحی شده است: کنترل شارژ خورشیدی، مدیریت باتری، تولید AC و مدیریت بار در یک پلت فرم واحد ادغام شده است که به طور مستقل، 24 ساعت شبانه روز و بدون هیچ گونه اتصال به شبکه کار می کند.

این سیستم بانک‌های باتری LFP را با کنترل‌کننده‌های شارژ خورشیدی MPPT با کارایی بالا-و یک اینورتر/شارژر موج سینوسی خالص جفت می‌کند. یک کنترل‌کننده مدیریت بار داخلی مدارهای حیاتی را اولویت‌بندی می‌کند، بارهای غیرضروری را در شرایط SOC پایین می‌اندازد، و می‌تواند به طور خودکار یک ژنراتور پشتیبان را در زمانی که ورودی خورشیدی برای دوره‌های طولانی کافی نیست راه‌اندازی کند.

مشخصات فنی

پارامتر	مشخصات
شیمی باتری	LFP (LiFePO4)
ظرفیت سیستم	50 کیلووات ساعت / 100 کیلووات ساعت / 215 کیلووات ساعت / 500 کیلووات ساعت (مژولار)
رتبه بندی اینورتر/شارژر	30kW/50kW/100kW/250kW
خروجی AC	220V/230V/240V تک فاز-یا 380V/400V سه فاز-50/60 هرتز
شکل موج خروجی	موج سینوسی خالص، THD < 3٪
حداکثر ورودی PV	تا 150 درصد ظرفیت باتری
محدوده ولتاژ MPPT	200V-850V DC
کارایی MPPT	بزرگتر یا مساوی 99.5%
زمان انتقال (شروع نسل)	<15 ms (UPS-grade for critical loads)
رابط ژنراتور	شروع/توقف خودکار-، اشتراک بارگذاری، شارژ هوشمند
عمر چرخه باتری	بزرگتر یا مساوی 6000 سیکل @ 80% DoD
دمای عملیاتی	-10 درجه تا +60 درجه
رتبه حفاظتی	IP55
ارتباط	RS485، CAN، Modbus، 4G/ماهواره اختیاری برای نظارت از راه دور
گواهینامه ها	IEC 62619، IEC 62109، CE
زندگی طراحی	15 سال

هدف اصلی

این سیستم برای پاسخ به یک سوال وجود دارد: چگونه تأسیساتی را که شبکه ندارد برق می‌دهید؟ پاسخ این است که نیروگاهی -خورشیدی خوددار-که به طور مستقل برق تولید، ذخیره و توزیع می‌کند. این جایگزین ژنراتورهای دیزلی به عنوان منبع انرژی اولیه می شود و از انرژی خورشیدی به عنوان ورودی اصلی انرژی و باتری ها به عنوان بافری استفاده می کند که شب، ابرها و تغییرات فصلی را پل می کند.

برخلاف کیت‌های خورشیدی قابل حمل یا دیوارهای باتری‌های مسکونی، این تجهیزات صنعتی{0}}برای کار مداوم در محیط‌های خشن مانند گرمای بیابان، رطوبت مناطق گرمسیری، ارتفاعات بالا و مکان‌های دورافتاده که بازدیدهای تعمیر و نگهداری به ندرت و گران است، رتبه‌بندی شده است.

سناریوهای کاربردی معمولی

کمپ معدن از راه دور

عملیات استخراج طلا در 120 کیلومتری نزدیکترین اتصال به شبکه، اردوگاهی را برای 200 کارگر به اضافه تجهیزات فرآوری با مجموع 150 کیلووات بار مستمر راه اندازی می کند. این سایت که قبلاً توسط سه ژنراتور دیزلی 100 کیلوولت آمپر با انرژی 380 لیتر در روز انرژی می‌گرفت، یک سیستم ذخیره‌سازی خورشیدی 500 کیلووات ساعت/250 کیلووات خاموش{8}}با PV 400 کیلووات بر ثانیه مستقر کرد. مصرف دیزل به 60 لیتر در روز کاهش یافت (ژنراتور فقط در دوره های ابری طولانی کار می کند) که باعث صرفه جویی در هزینه های سوخت و لجستیک می شود. این سیستم در حدود 22 ماه هزینه خود را پرداخت کرد.

ایستگاه آبیاری کشاورزی

مزرعه ای به مساحت 500-هکتار در جنوب صحرای آفریقا دارای 12 پمپ شناور است که مجموعاً 80 کیلووات در طول دوره های آبیاری مصرف می کنند. افزودنی شبکه به قیمت 420,000 دلار با 14{15}}زمان سررسید اعلام شد. یک سیستم خارج از شبکه 215 کیلووات ساعت / 100 کیلووات با 180 کیلووات PV در 3 هفته نصب شد. کنترل کننده مدیریت بار برای جلوگیری از انباشته شدن جریان هجومی، شروع به کار پمپ را تکان می دهد و سیستم برنامه آبیاری کامل را به تنهایی به مدت 9 ماه از سال به صورت خورشیدی اجرا می کند. در طول فصل بارانی، کاهش ورودی خورشیدی توسط یک ژنراتور کوچک 30 کیلوولت آمپر پشتیبان تکمیل می شود که 2 تا 3 ساعت در روز کار می کند.

خوشه ایستگاه پایه مخابرات

یک اپراتور شبکه تلفن همراه 15 ایستگاه پایه روستایی را در یک کریدور 200 کیلومتری نیرو می دهد که هر کدام به طور مداوم 3 تا 5 کیلو وات مصرف می کنند. هر سایت یک واحد شبکه 50 کیلووات ساعت / 30 کیلووات خاموش{7}} با PV 20 کیلووات بر ثانیه دریافت کرد. ماهواره‌ای{10}}سیستم نظارت متصل، SOC، بازده خورشیدی، و داده‌های بارگذاری را به NOC در زمان واقعی گزارش می‌کند. ارسال ژنراتور از راه دور تنها زمانی فعال می شود که SOC به زیر 20٪ کاهش یابد که کمتر از 10 روز در سال اتفاق می افتد. زمان کارکرد شبکه از 94% (فقط{16}}دیزل) به 99.7% بهبود یافته است.

استراحتگاه جزیره و اکو{0}}لژ

یک استراحتگاه بوم‌گردی 30-اتاقی-در جزیره‌ای در اقیانوس آرام، کارخانه دیزل قدیمی خود را با یک سیستم ذخیره‌سازی خورشیدی شبکه ۵۰۰ کیلووات ساعت/۲۵۰ وات جایگزین کرد. اتاق‌های مهمان، آشپزخانه، لباس‌شویی، و نمک‌زدایی آب کاملاً با انرژی{8}}باطری خورشیدی کار می‌کنند. کنترل‌کننده مدیریت بار، گرمایش استخر و روشنایی تزئینی را در دوره‌های{12}SOC کم اولویت قرار می‌دهد، و تضمین می‌کند که خدمات ضروری (آب، تبرید، روشنایی ایمنی) هرگز قطع نمی‌شوند. زمان کار دیزل ژنراتور از 18 ساعت در روز به کمتر از 2 ساعت در روز کاهش یافته است و این استراحتگاه عملکرد تقریباً{13}}آلودگی صفر خود را به عنوان متمایزکننده تجربه مهمان به بازار عرضه می کند.

راهنمای اندازه گیری سیستم

اندازه‌بندی غیر{0}}شبکه‌ای مهم‌تر از اندازه شبکه است-اندازه‌بندی گره‌خورده - هیچ ابزاری برای بازگشت به آن وجود ندارد. ورودی های کلیدی عبارتند از:

• مصرف انرژی روزانه (کیلووات ساعت/روز) - اندازه‌گیری یا برآورد شده از برنامه‌های تجهیزات

• اوج بار لحظه ای (کیلووات) - اندازه اینورتر را تعیین می کند

• منبع خورشیدی (kWh/m²/day) - مکان-خاص، بدترین-مقدار ماه

• نیاز به استقلال (روز) - چند روز ابری باید باتری را بدون ژنراتور پوشش دهد

• در دسترس بودن مولد پشتیبان - در صورت وجود، باتری را می توان کوچکتر کرد

بار روزانه	خودمختاری	باتری توصیه شده	آرایه PV
< 100 kWh/day	2 روز	50-100 کیلووات ساعت	40-80 کیلو وات بر ثانیه
100-300 کیلووات ساعت در روز	2 روز	100-215 کیلووات ساعت	80-200 کیلووات بر ثانیه
300-800 کیلووات ساعت در روز	1.5 روز	215-500 کیلووات ساعت	200-500 کیلووات بر ثانیه
>800 کیلووات ساعت در روز	1 روز	500 کیلووات ساعت و انبساط مدولار	طراحی سفارشی

مختصات سایت، مشخصات بار و الزامات استقلال خود را به اشتراک بگذارید، ما یک شبیه سازی با استفاده از داده های تابش خورشیدی محلی اجرا می کنیم و یک طراحی سیستم کامل با پیش بینی های تعادل انرژی ارائه می دهیم.

بسته بندی و حمل و نقل

بسته به ظرفیت، سیستم ها در کانتینرهای استاندارد 20 فوت یا 40 فوت ارسال می شوند. ماژول‌های باتری، اینورتر/شارژر، کنترل‌کننده‌های شارژ خورشیدی، و کابل‌کشی به‌طور جداگانه با بسته‌بندی ضد لرزش برای حمل‌ونقل دریایی طبقه‌بندی شده‌اند. پانل های PV روی پالت های پانل اختصاصی با محافظ گوشه ارسال می شوند.

برای سایت‌های راه دور با تجهیزات تخلیه محدود، ما یک نوع کانتینری-در{1}}یک نوع ارائه می‌کنیم: کل سیستم از قبل-در داخل یک کانتینر حمل و نقل تغییریافته نصب شده است، که فقط به اتصال آرایه PV و سیم‌کشی توزیع AC در محل نیاز دارد. کانتینر با جرثقیل-بلند شده یا لیفتراک-قرار داده می‌شود - هیچ عملیات عمرانی فراتر از یک پد سنگ‌ریزه فشرده وجود ندارد.
